交互

事件: 触发交互的操作​

  • 数字框、文本框、开关、下拉框、搜索、单选、多选、时间、时间范围
    • 值改变:输入、选择触发事件
  • 轮播图
    • 切换轮播图:点击轮播触发事件
      • 作用域:任一轮播图、某一张轮播图
  • Tab选项卡
    • 切换选项卡:点击选项卡触发事件
      • 作用域:任一选项卡、某一张轮播图
  • 其他组件
    • 点击:鼠标点击触发事件
    • 双击:鼠标双击触发事件
    • 移入:鼠标移入组件触发事件
    • 移出:鼠标移出组件触发事件

事件

动作: 实现交互的功能​

主要用户页面组件之间交互

  • 打开链接
  • 刷新组件
  • 显示隐藏
  • 下发指标(画布上有配置下发指标组件才会显示)
  • 同步设备
  • 数据传输

交互

打开链接​

主要作用为打开新页面,应用场景为:

  1. 自定义跳转页面的路径(比如:跳转至某度 并且 带入参数为某个组件的值)

以下图片设置为: 跳转至某度网页,并且附带参数名为data,值为数字框输入值

自定义参数

  1. 跳转到系统页面(比如:某个设备故障 点击后跳转至 设备 故障履历页面 或者 想要查看该设备历史数据 点击后跳转至该 设备 的设备履历页面(历史数据)

    • 设备页跳转至 当前设备 的系统页面(故障履历、设备履历)
    • 看板页需配置当前看板页组织下 模型 和 设备,再选择需要跳转的系统页面(故障履历、设备履历)

系统页面

  1. 跳转至数据应用页面(比如:系统内 页面与页面之间可以相互跳转 )

    • 设备页跳转设备页(跳转当前设备页模型下其他 已发布 的设备页)
    • 看板页跳转设备页(需先配置 模型 和 设备,再选择的设备页)
    • 设备页、看板页跳转看板页(跳转当前组织下已发布的看板页)
  2. 参数配置

    • 参数值来源
      • 固定值:输入内容
      • url:url上所带输入参数的值
      • 组件:画布上所选组件的值
      • 图表:只有 柱状图、双Y轴线图、折线图、双Y柱线图、饼图 才显示
        • 饼图:维度(点击饼图扇形的名称)、值(点击饼图扇形的值)
        • 其他:x轴(点击柱、线的x值)、y轴(当前图表y轴名称)、值(点击柱、线的y值)

参数配置

以下图片设置为: 跳转至设备页链接名称为炒菜机的页面

设备页

下图为 上方设备页点击跳转的页面

设备页2

  • 看板页

以下图片设置为:跳转至看板中名称为设备监控看板页面

看板页

刷新组件​

主要作用为触发事件后,刷新选中的组件数据

以下图片设置为:点击按钮后,刷新数字框和文本框中的数据

刷新组件

显示与隐藏​

主要作用为触发事件后,隐藏或者显示选中的组件

以下图片设置为: 点击按钮后,隐藏组件数字框

显示与隐藏

指标下发​

主要作用为触发事件后,给设备下发参数。详情查看 下发案例

指标下发

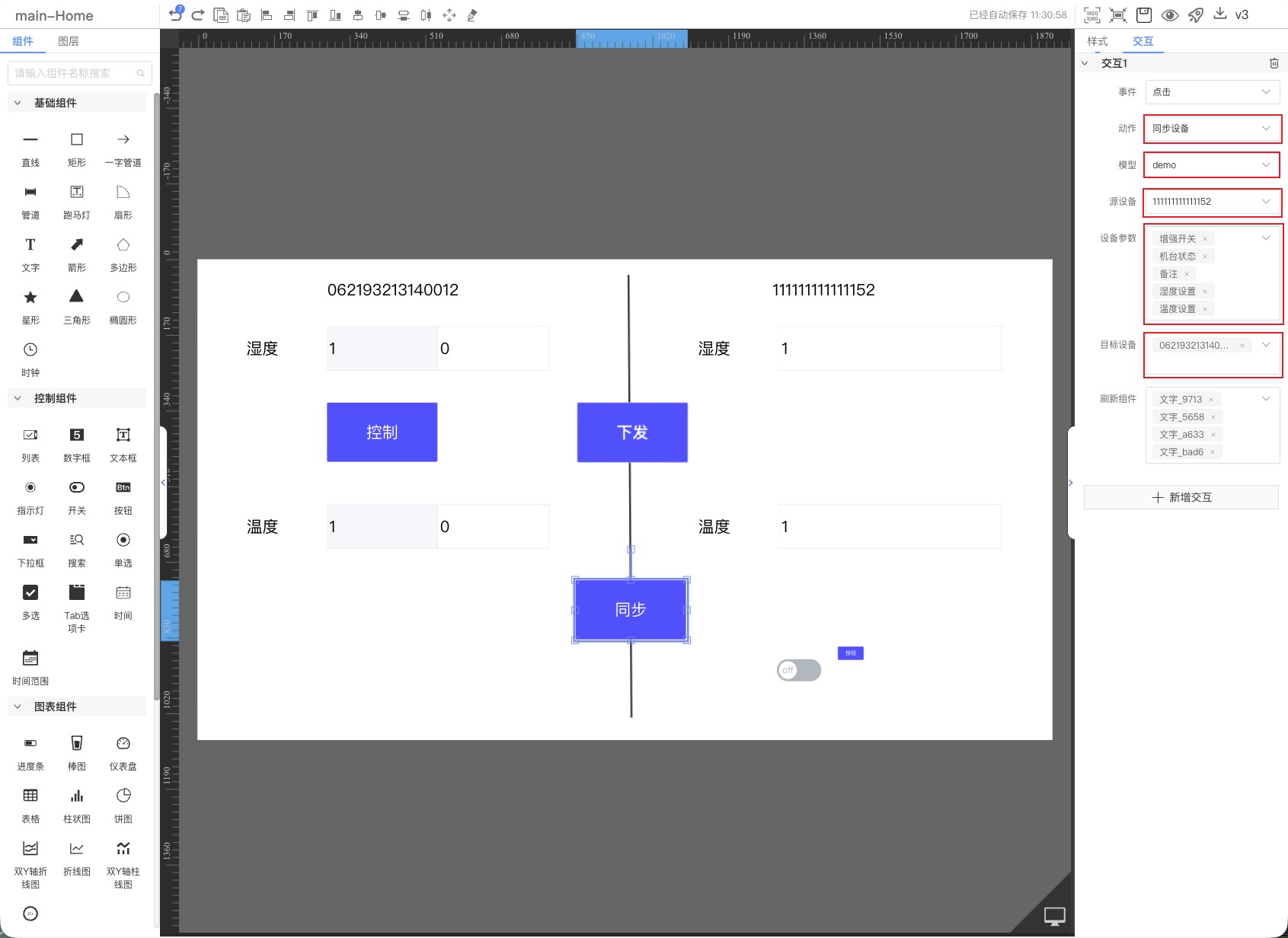

同步设备​

同步设备作用于同物模型下设备间数据同步,参数来源于物模型。
该功能只适用于按钮和开关这两种组件,其他组件暂不支持。
详情查看 同步设备

同步设备

数据传输​

数据传输主要包含设备下发参数来源于excel文件、设备下发参数来源于外部接口、设备下发参数来源于组件、 文件流下载、静态文件下载、数据获取和处理等功能。
该功能只适用于按钮和开关这两种组件,其他组件暂不支持。
必要的前置设置:在模型应用中指定物模型添加三方应用集成

下面分场景介绍组件配置及使用步骤:​

以下配置都是以设备页作为案例说明,如果涉及到设备参数下发,看板页的配置在设备页的基础上增加模型和设备即可。

场景一​

根据系统提供的excel模版进行数据编辑,然后上传该文件,进行设备参数下发

参数配置步骤​

  1. 从左侧组件库中选择按钮组件

    按钮

  2. 选中组件,选择右侧交互

    交互

  3. 依次按图片中的序号进行参数项配置

    参数项配置

参数下发步骤​

  1. 下载excel模板
    发布出来的数据应用页面,将鼠标移到按钮上,页面会显示下载模板按钮,点击下载模板,把模板下载下来​

模板下载

  1. 编辑excel

模板数据

将下载好的excel模板进行编辑,当前excel模板中的数据样例ix和ix3下发的参数为数组,ix2为单值,用户可根据实际需求进行配置。

注:行内连续两个空单元格则系统认为当前参数的值已读取结束,即 该行后续单元格不再读取

最终下发的数据为:

{
"ix": [
10,
20,
30
],
"ix2": 20,
"ix3": [
31,
41,
51
]
}
  1. 上传excel

选择编辑好的excel文件,页面会显示excel中的数据内容,点击确定

模板数据

场景二​

用户提供的excel数据不符合标准格式,需要定制外部接口进行数据解析,然后进行设备参数下发

参数配置步骤​

  1. 从左侧组件库中选择按钮组件

    按钮

  2. 选中组件,选择右侧交互

    交互

  3. 依次按图片中的序号进行参数项配置

    参数中的路径指的是要定制的外部接口,具体配置,请参考 外部数据源配置
    参数项配置

参数下发步骤​

上传excel

选择编辑好的excel文件,如果excel文件内容解析无误,参数就会下发到设备

场景三​

要下发的参数来源于外部接口,进行设备参数下发

参数配置步骤​

  1. 从左侧组件库中选择按钮组件

    按钮

  2. 选中组件,选择右侧交互

    交互

  3. 依次按图片中的序号进行参数项配置

    参数中的路径指的是参数来源于外部的数据接口,具体配置,请参考 外部数据源配置
    提供的外部数据接口返回的数据必须是json对象,下发的数据可以为数组或者单值

    数据样例:

    {
    "ix1": [
    10,
    20,
    30
    ],
    "ix2": 20,
    "ix3": [
    31,
    41,
    51
    ]
    }

    参数项配置

参数下发​

点击配置好的下发按钮,页面会显示接口返回的数据内容,点击确定

模板数据

场景四​

要下发的参数来源于外部接口,但是获取到的数据不符合标准格式,需要另外一个外部接口来进行再次处理,然后进行设备参数下发

参数配置步骤​

  1. 从左侧组件库中选择按钮组件

    按钮

  2. 选中组件,选择右侧交互

    交互

  3. 依次按图片中的序号进行参数项配置

    序号4路径指的是参数来源于外部的数据接口,具体配置,请参考 外部数据源配置
    序号8路径指的是要处理数据的外部接口,具体配置,请参考 外部数据源配置
    ⚠️注意:处理的外部接口返回的数据必须是json对象,下发的数据可以为数组或者单值

    数据样例:

    {
    "ix1": [
    10,
    20,
    30
    ],
    "ix2": 20,
    "ix3": [
    31,
    41,
    51
    ]
    }

    参数项配置

参数下发​

点击配置好的下发按钮,页面会显示接口返回的数据内容,点击确定

模板数据

场景五​

要下载的文件流来源于外部接口

参数配置步骤​

  1. 从左侧组件库中选择按钮组件

    按钮

  2. 选中组件,选择右侧交互

    交互

  3. 依次按图片中的序号进行参数项配置

    参数中的路径指文件流的数据接口,具体配置,请参考 外部数据源配置
    ⚠️注意:返回的数据接口必须是文件流

    参数项配置

定制文件下载​

点击配置好的文件下载按钮

场景六​

要下载的静态文件地址来源于外部数据源,比如sop作业指导书放在文件服务器上进行下载

参数配置步骤​

  1. 从左侧组件库中选择按钮组件

    按钮

  2. 选中组件,选择右侧交互

    交互

  3. 依次按图片中的序号进行参数项配置

    参数中的路径指静态文件的外部数据源地址,具体配置,请参考 外部数据源配置

    参数项配置

静态文件下载​

点击配置好的文件下载按钮

场景七​

接口A获取到的数据,需要通过接口B来进行传递

参数配置步骤​

  1. 从左侧组件库中选择按钮组件

    按钮

  2. 选中组件,选择右侧交互

    交互

  3. 依次按图片中的序号进行参数项配置

    序号4路径指接口A获取数据接口,具体配置,请参考 外部数据源配置
    序号7路径指接口B处理数据接口,具体配置,请参考 外部数据源配置

    参数项配置

使用步骤​

点击配置好的定制传递按钮

场景八​

设备要下发的数据来源于组件数据

参数配置步骤​

  1. 从左侧组件库中选择按钮组件

    按钮

  2. 选中组件,选择右侧交互

    交互

  3. 依次按图片中的序号进行参数项配置

    参数项配置

    说明:参数中的参数配置,参数名指要下发的参数名称,参数值指要下发的参数内容,选择对应的组件名称,参数可新增、修改、删除 参数项配置

参数下发​

点击配置好的参数下发按钮

场景九​

用户提供的文件通过外部接口进行文件传递

参数配置步骤​

  1. 从左侧组件库中选择按钮组件

    按钮

  2. 选中组件,选择右侧交互

    交互

  3. 依次按图片中的序号进行参数项配置

    参数中的路径指的是要定制的外部接口,具体配置,请参考 外部数据源配置
    参数项配置

使用步骤​

点击配置好的定制传递按钮,传递选中的excel文件
