设备远程控制案例

  • 设备环境参数下发
  • 设备间数据同步
特别说明:设备远程控制能力与设备的型号无关

前提​

  • 在物模型中存在环境参数
  • 参数的属性包含可写(W)
  • HMI的工程中,订阅topic完成 (参考主题订阅配置)

设备环境参数下发​

下发内容至物模型中的可写的环境参数

指标下发​

使用组件交互能力中的指标下发功能实现设备下发参数。详情查看 下发案例

  1. 选择数字框组件
  2. 选择接口中系统类型的数据源【实时参数值】
  3. 指定目标设备(设备看板自动忽略这步,默认当前设备)
  4. 选择需要下发的参数指标(物模型中的环境参数)
  5. 勾选指标下发,并选择类型为当前值

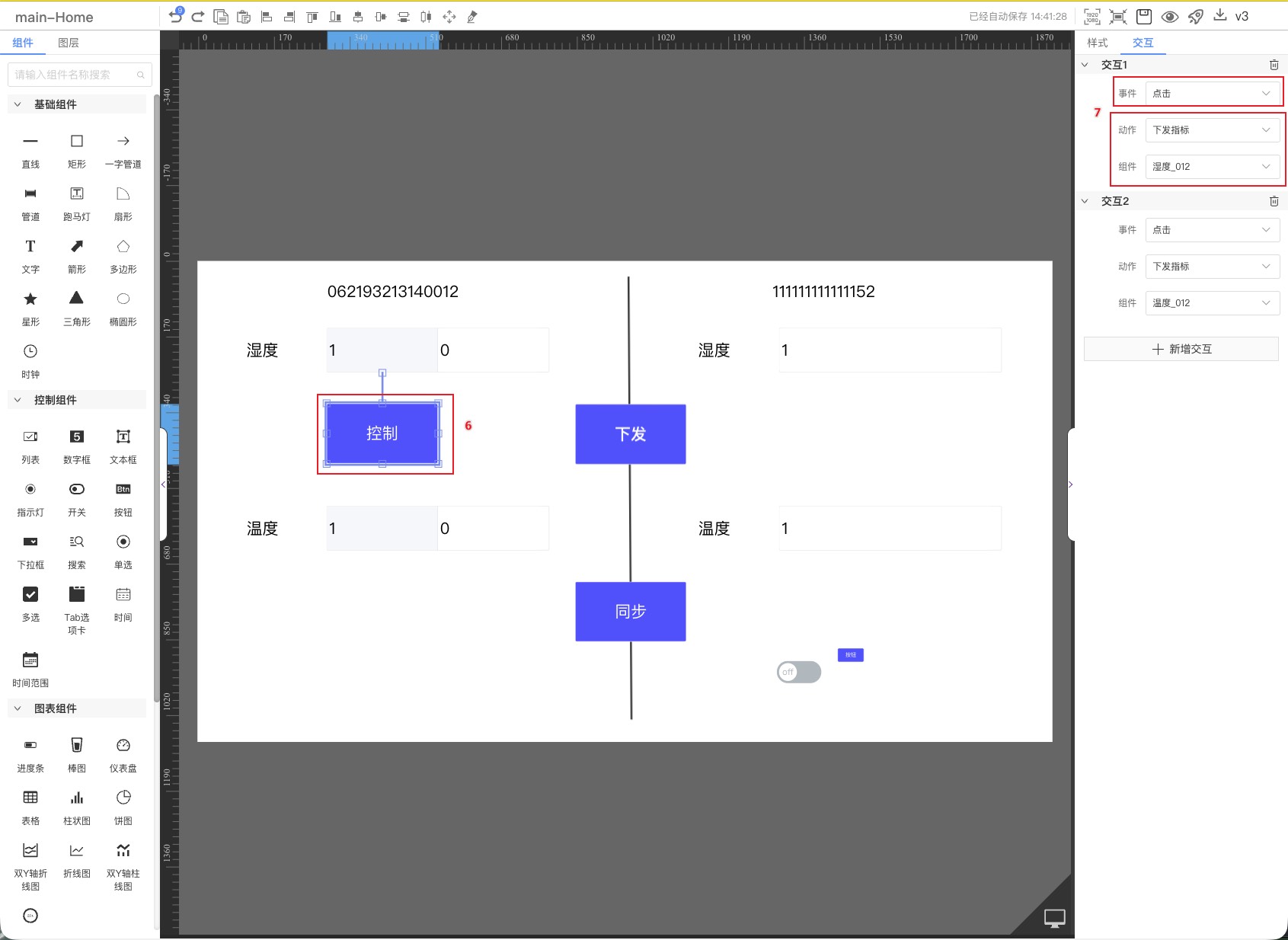

  6. 选择按钮
  7. 在交互中新增点击事件选择【下发指标】动作来实现下发参数(可以同时下发多个)

数据传输​

使用组件交互能力中的数据传输功能实现设备下发参数。详情说明 数据传输

  1. 选择按钮组件

  2. 在交互中新增点击事件

  3. 选择动作【数据传输】

  4. 选择形式【页面组件】

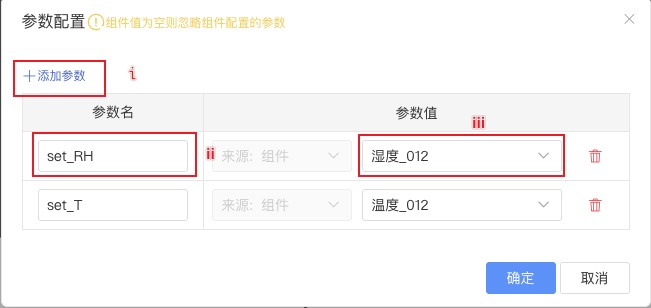

  5. 点击配置按钮,在弹出的对话框中配置相对应的参数

    1. 点击添加参数

    2. 填写参数名(物模型中环境参数的标识)

    3. 选择参数值的来源组件

  6. 选择目标【下发】

  7. 选择处理【系统解析】

  8. 操作默认为【开发能力】且不能修改

  9. 选择路径【设备配置参数】

  10. 指定物模型及设备(设备看板默认当前设备且不能修改)

设备间数据同步​

使用组件交互能力中的同步设备功能实现同步多设备间可写环境参数的数据。

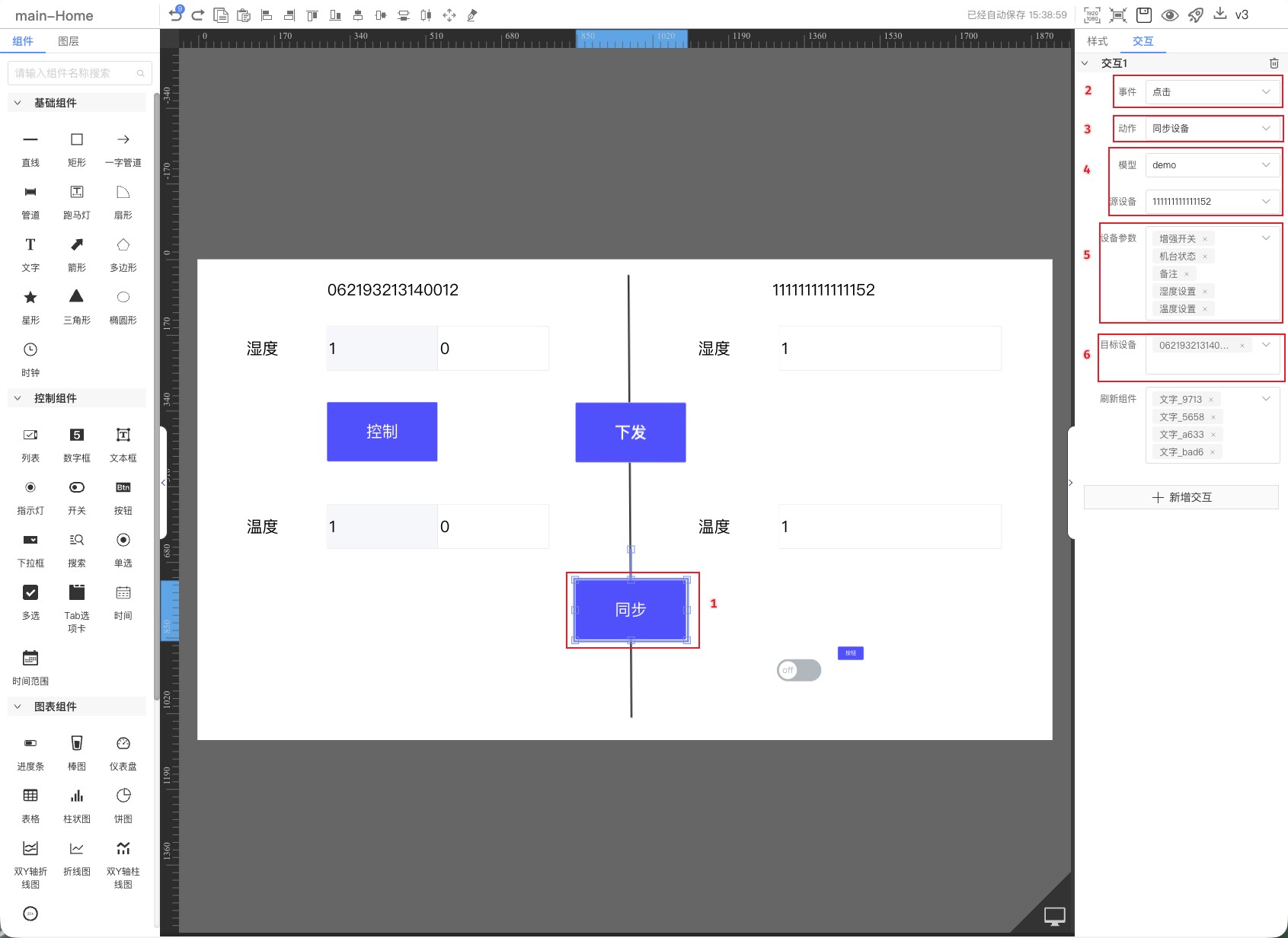

  1. 选择按钮组件
  2. 在交互中新增点击事件
  3. 选择动作【数据传输】
  4. 指定源物模型及设备(设备看板默认当前设备且不能修改)
  5. 选择设备参数(可写的环境参数,可以同时同步多个参数)
  6. 选择目标设备(同物模型下的其他设备,可以同时同步多个设备)
